NYP型系列內齒輪瀝青泵的安裝、操作及維修保養注意事項

1.NYP內齒輪瀝青泵的安裝

●安裝泵通常采用水泥混凝土基礎，要求地基平整并有足夠的強度。運轉前應對泵的轉動軸與電機軸的同軸度進行校對。校對方法是用直尺，測兩個聯軸器的外圓，同軸度不大于0.1mm。

●為了便于維修，泵頭前方應預留出一定的維修空間。

2.NYP內齒輪瀝青泵泵進出口方向

由泵頭端向軸旋轉方向，按箭頭指示方向確定泵的進出口順時針旋轉時：

注：如泵往返使用時應在管道上另加閥。

3.NYP內齒輪瀝青泵閥安裝方向

泵的進口為低壓區，泵的出口為高壓區。閥的螺母端為低壓區，閥的進口端為高壓區。安裝時泵的高壓區與閥的高壓區相接。

4.加熱（保溫）部位的安裝

泵體上設有三個加熱管道接口，加熱是可選擇其中兩個接口連接，將另一個用密封法蘭盤封閉。軸封部位加熱接口在支撐座兩側，各有一個G1”管螺紋接口,安裝時使用G1”管螺紋連接即可。泵體加熱接口與軸封部位可采用并聯，也可采用串聯。

5.NYP內齒輪瀝青泵管道安裝

泵的吸油管端應設置過濾器，有效過濾面積應大于吸入口4～6 倍，輸送液臟時可增到8 倍。安裝管道式應使泵容易拆卸。管道的重力、緊固法蘭及泵座螺栓產生的力不應作用在泵上，以避免影響泵軸與電機軸的同軸度。

6.NYP內齒輪瀝青泵輪軸向間隙的調整

泵的軸向間隙應為0.2~0.3mm。但是在實際使用中無法測量。可將后調整螺母緊死后，再往回松1/5 圈，主軸用手盤動輕松即可。

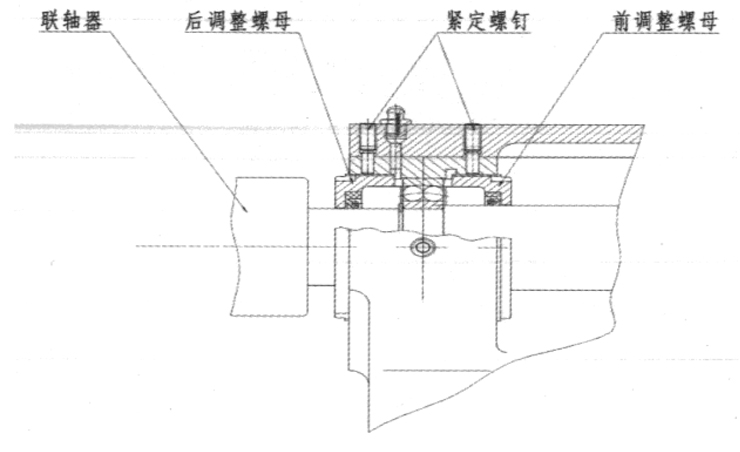

當泵輪需要調整間隙時，應按照以下步驟進行。（參考下圖）

a）首先松開緊定螺釘。

b）松開前、后調整螺母。

c）根據需要調整前、后調整螺母可以達到泵輪所需要的軸向間隙。

d）鎖緊前、后調整螺母，將緊定螺釘緊死。

7.NYP內齒輪瀝青泵的啟動

A）泵啟動前的準備

泵正式運轉前應先通入加熱介質。所有管道及泵內應無金屬屑、沙子等雜質。吸入管不應有漏入空氣的縫隙，有條件可采用

5 個大氣壓力的空氣檢漏試驗。

泵啟動前各部位調價潤滑脂，否則只許短期試車。因在無輸送液體的情況下運轉，易使相關的零部件因得不到輸送液的潤滑，損壞相應部件。

B）啟動操作

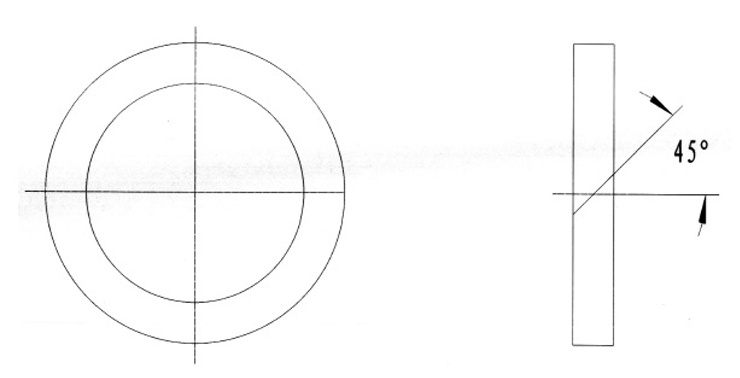

打開泵的吸入及排出管道上的有關閥門。啟動后觀察泵運轉有無異常。如果發現泵有泄露情況，應調節填料壓蓋的壓緊程度。同時注意不使填料壓的過緊而產生填料箱發熱的現象。更換盤根時不許使用整根盤根螺旋填入，而應切成多圈，每個圈的切口交叉45 度。（如圖所示）相鄰的兩根盤根切口應錯開120 度。

填料箱需要定期保養。主軸與填料箱間隙中有油滲出屬于正?，F象。填料箱的填料不宜壓的太緊，如填料壓的太緊會增大摩擦熱量，使填料加速硬化和增快軸的磨損。

C)故障類型與排除方法
