GCN40-1V-W102船用螺桿泵6臺全部年前交用戶安裝使用，GCN40-1船用螺桿泵輸送介質是污油，污水，渣油等。螺桿泵配套船用電機，泵配套船級社CCS船檢證書。

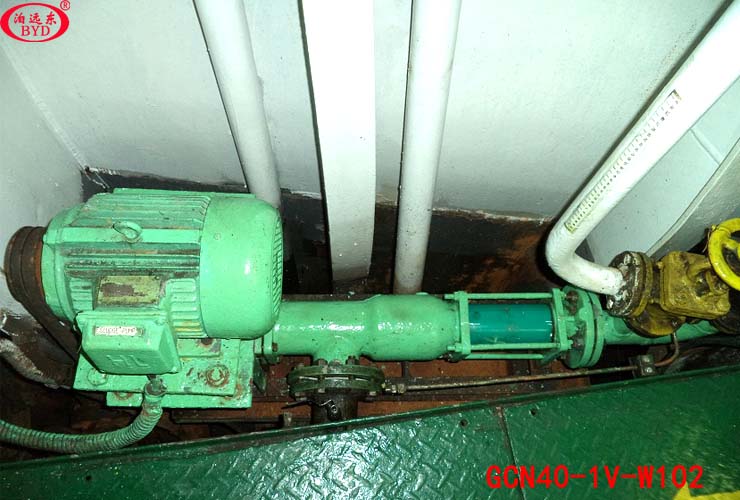

上圖為用戶船艙安裝完成在使用的GCN40-1V-W102船用螺桿泵

一、產品概述

GCN型單螺桿泵在發達國家已廣泛使用，國外多數稱單螺桿泵“莫諾泵”，德國稱“偏心轉子泵”。由于其優良的性能，近年來在國內的應用范圍也在迅速擴大。它的大特點是對介質的適應性強、流量平穩、壓力脈動小、自吸能力高，這是其它任何泵種所不能替代的。我們國外（如：德、英、法、日本等國）生產的單螺桿泵及國內同行業的產品，作了分析與研究，博取眾長，對自已的產進行不斷的改革創新。目前我單位的產品已自成一體系，壓力為 0.4∽1.2MPa,可滿足廣大用戶對單螺桿泵的不同需求。我單位生產的泵，質量可靠，實行三包，價格也相對較低，同時確保備件的政黨供應。本單位熱忱為廣大用戶服務，接受用戶對特殊要求單螺桿泵的設計和制造任務。單螺桿是按迥轉嚙合容積式原理工作的新型泵種，主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。由于該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內

部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為 0.6MPa，揚程60m(清水)，自吸高度一般在 6m，適用于輸送介質溫度 80℃以下(特殊要求可達 150℃)。因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維

介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。

這種泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便于裝拆。

二、工作原理及特性

單螺桿泵的工作原理是單線螺旋的轉子在雙線螺旋的定子孔內繞定子軸線作行星回轉時，轉子，定子副之間形成的密閉腔就連續的、勻速的、容積不變的將介質從吸入端輸送到壓出端。由于這巧妙的工作原理，使單螺桿泵具有一般性泵的通用性能外。其明顯的特點：

1、可輸送高粘度的介質。根據泵的大小不同，介質的高粘度為 37000 厘泊——200000 厘泊。

2、可輸送含固體顆粒、磨削顆粒和纖維的介質。其含量一般可高達介質的 40%，當介質中所含固體為粉末狀細微顆粒時，高可達 70%，根據泵的大小不同允許介質中所含固體顆粒粒徑大為 2 毫米——40 毫米。

3、輸出的液體連續均勻、壓力穩定、攪動小，對敏感性的液體不會發生成分的改變。

4、流量與轉速之間為簡單的正比關系。可通過調節轉速進行流量的調節，配上變速的電動機，可成為變量泵。

5、壓力能隨輸出管道阻力自動調節。在 0-36(公斤/厘米2 )壓力之間，用戶很容易調到所需的壓力。這樣既節能，又避免壓力太高或太低而影響工藝流程。

6、結構簡單、磨損少、維修方便。

與其它類型泵相比：

和離心泵相比，單螺桿泵不需要裝閥門，而流量是穩定的線性流動。

和柱塞泵相比，單螺桿泵具有更好的自吸能力，吸上高度可達 8.5 米水柱。

和隔膜泵相比，單螺桿泵可輸送各種混合雜質，含有氣體及固體顆粒或纖維的介質，也可輸送各種腐

蝕性物質。

和齒輪泵相比，單螺桿泵可輸送高粘度的物質。

與柱塞泵、隔膜泵及齒輪泵不同的是，單螺桿泵可用于藥劑填充和計量。

G型單螺桿泵設計特點:

1.聯軸器兩端采用一字銷萬向節接頭,其銷子和銷套是由特殊材料制成的,因而其壽命得到了很大的改

善,其結構簡單容易拆卸見.

2.襯套兩端有包過來的橡膠使其與進出管聯接處密封可靠從而保證了襯套體不受到腐蝕

3.在吸入管和軸承體之間裝有一個可進行更換的填料箱,既能用于填料密封又能用于機械密封(可進行

不同形式的密封更換).

4.GS 系列吸入管和壓出管的聯接是標準DIN1187-A的螺紋聯接,可以快速拆卸吸入和壓出兩側的管子

和軟管.是依靠螺桿與襯套相互嚙合在吸入腔和排出腔產生容積變化來輸送液體的。它是一種內嚙合的密閉式螺桿泵，主要工作部件由具有雙頭螺旋空腔的襯套（定子）和在定子腔內與其嚙合的單頭螺旋螺桿（轉子）組成。當輸入軸通過萬向節驅動轉子繞定子作行星回轉時，定子 — 轉子副就連續地嚙合形成密封腔，這些密封腔容積不變地作勻速軸向運動，把輸送介質從吸入端經定子 — 轉子副輸送到壓出端，吸入密閉腔內的介質流過定子而不被攪動和破壞。單螺桿泵分類：整體不銹鋼單螺桿泵，軸不銹鋼單螺桿泵。

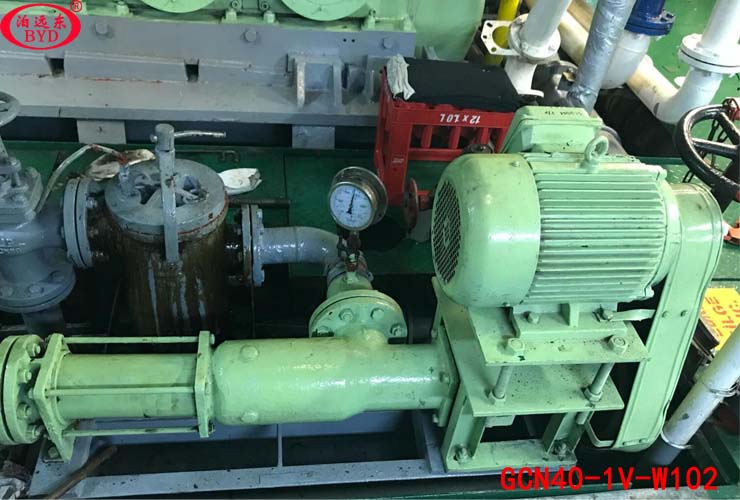

上圖為GCN40-1V-W102船用螺桿泵

遠東泵業造船業績表

山東黃海造船廠用我司KCB83.3/0.33齒輪泵4臺，KCB200/0.33齒輪泵1臺，YCB40/0.6圓弧齒輪泵2臺，2CY12/2.5齒輪泵1臺。

江西九江船廠用我司3GCL100*2三螺桿泵1臺，3GCL110*2三螺桿泵1臺，YCB6/0.6圓弧齒輪泵2臺，KCB135齒輪泵2臺，2CY12/2.5齒輪泵1臺。

浙江舟山船廠用我司GCN40-1V-W102單螺桿泵1臺，KCB83.3/0.33齒輪泵3臺，KCB483.3/0.36齒輪泵1臺，KCB633/0.28齒輪泵1臺。

廣州文沖船廠用我司KCB-55齒輪泵4臺,YCB-30/0.6圓弧齒輪泵1臺,KCB-300齒輪泵1臺

遼寧大連新船重工有限公司用我司3G110*2三螺桿泵1臺，3G36*4三螺桿泵3臺，YCB5/0.6圓弧齒輪泵1臺。

南通中遠川崎船舶工程公司用我司KCB83.3/0.33齒輪泵3臺，YCB40/0.6圓弧齒輪泵1臺，2CY14.2/2.5齒輪泵1臺。

江蘇無錫船廠用我司KCB83.3/0.33齒輪泵4臺，YCB40/0.6圓弧齒輪泵1臺，YCB50/0.6圓弧齒輪泵1臺，2CY12/2.5齒輪泵1臺，65CWZ-11水泵1臺，100CWZ-18水泵1臺，150CWZ-10水泵2臺，1.5CWX-2水泵2臺， 80CLH-4.5水泵2臺，100CLH-18.5水泵2臺，CP15-0.3噴射泵1臺

GCN船用單螺桿泵型號

GCN25-1P-W101船用螺桿泵 GCN25-1V-W102船用單螺桿泵 GCN25-1Q-W101船用單螺桿泵

GCN35-1P-W101船用單螺桿泵 GCN35-1V-W102船用單螺桿泵 GCN35-1Q-W101船用單螺桿泵

GCN35-1P-W102船用螺桿泵 GCN35-1船用單螺桿泵

GCN40-1P-W101船用螺桿泵 GCN40-1V-W102船用單螺桿泵 GCN40-1Q-W101船用單螺桿泵

GCN40-1P-W102船用單螺桿泵 GCN40-1船用單螺桿泵 GCN40-1V-W102船用螺桿泵

GCN50-1P-W101船用螺桿泵 GCN50-1V-W102船用單螺桿泵 GCN50-1Q-W101船用單螺桿泵

GCN70-1P-W101船用單螺桿泵 GCN70-1V-W102船用單螺桿泵 GCN70-1Q-W101船用單螺桿泵

SNS280R43U12.1W21稀油站用螺桿泵 SPF40R46G10W21船用鍋爐燃油泵 SPF40R54G40FW21鍋爐噴燒泵

SPF40R38G40FW21重油螺桿泵 3GCR50*4A船用螺桿泵 SZS1300R46U12.1W23大流量立式潤滑油泵

3GC85*4W2船用螺桿泵 3GCL100*2W2船用立式三螺桿泵 3GCL110*2W2船用立式螺桿泵

3GCLS110*2W2船用立式三螺桿泵 3GC36*4W2船用螺桿泵
